# Linux E 100 网卡 与 TCP 层原理 三
# ip_rcv 函数
前面我们看到从网卡接受到的包 sk_buff *skb 将会找到 list_head ptype_base[16] hash 表中注册的 packet_type ，随后调用该结构中设置的回调函数：ip_rcv 。至此，从数据链路层的数据包正式进入 网络层处理。该函数的处理较为简单：对原始 skb 数据包（包含 IP 头部 和 数据）检测处理，如果一切没问题那么便将该数据包 调用 NF_HOOK 宏定义完成处理。
int ip_rcv(struct sk_buff *skb, struct net_device *dev, struct packet_type *pt)
{
struct iphdr *iph;
// 包类型为其他主机的数据包，直接丢弃
if (skb->pkt_type == PACKET_OTHERHOST)
goto drop;
IP_INC_STATS_BH(IpInReceives); // 增加接受IP数据包分析计数
if ((skb = skb_share_check(skb, GFP_ATOMIC)) == NULL) { // 检测数据包是否为共享数据包，若是，那么将该 skb clone 一个新的处理，并减少一个 旧 skb 的引用计数
IP_INC_STATS_BH(IpInDiscards);
goto out;
}
if (!pskb_may_pull(skb, sizeof(struct iphdr))) // 检测并处理数据包IP头部
goto inhdr_error;
iph = skb->nh.iph; // IP 数据头部
/*
* RFC1122: 3.1.2.2 规定必须静默丢弃任何校验和失败的IP帧
*
* 检测IP数据报是否可以被接受：
*
* 1. IP 数据报的长度至少是 ip 头的大小
* 2. IP 数据报的版本必须为 IPV4（因为我们这里的源码为ipv4下的处理代码，而不是ipv6）
* 3. IP 数据报的校验和正确
* 4. IP 数据报不存在伪长度
*/
if (iph->ihl < 5 || iph->version != 4)
goto inhdr_error;
if (!pskb_may_pull(skb, iph->ihl*4))
goto inhdr_error;
iph = skb->nh.iph;
if (ip_fast_csum((u8 *)iph, iph->ihl) != 0) // 校验和检测失败
goto inhdr_error;
{
__u32 len = ntohs(iph->tot_len); // 获取 ip 头部总长度
if (skb->len < len || len < (iph->ihl<<2)) // skb 在ip头部处理后长度小于 IP头部长度 那么 IP头部处理失败
goto inhdr_error;
if (skb->len > len) { // 若 skb 的总长度 大于 ip 头部长度，那么尝试修正 skb 真实的长度（比如：如果我们填充了padding 对齐数据，那么将该数据去除）
__pskb_trim(skb, len);
if (skb->ip_summed == CHECKSUM_HW)
skb->ip_summed = CHECKSUM_NONE;
}
}
return NF_HOOK(PF_INET, NF_IP_PRE_ROUTING, skb, dev, NULL,
ip_rcv_finish); // 调用 NETFILTER 模块完成处理
inhdr_error:
IP_INC_STATS_BH(IpInHdrErrors);
drop:
kfree_skb(skb);
out:
return NET_RX_DROP;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
# NETFILTER 模块定义
NETFILTER 模块 是 Linux 网络处理的核心：对不同阶段的 IP 数据报进行拦截处理，比如防火墙机制便是通过该机制完成。它定义了如下五个处理回调钩子。
/* IP 数据报进行 路由 之前 回调 */
#define NF_IP_PRE_ROUTING 0
/* IP 数据报需要递交到 TCP 层时 回调 */
#define NF_IP_LOCAL_IN 1
/* IP 数据报需要递交给 网络中其他主机，并且在本机进行 forward 转发机制时 回调 */
#define NF_IP_FORWARD 2
/* IP 数据报需要从本机传输到驱动层处理前 回调*/
#define NF_IP_LOCAL_OUT 3
/* IP 数据报递交到网卡驱动层前 回调*/
#define NF_IP_POST_ROUTING 4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
2
3
4
5
6
7
8
9
10
11
12
13
14

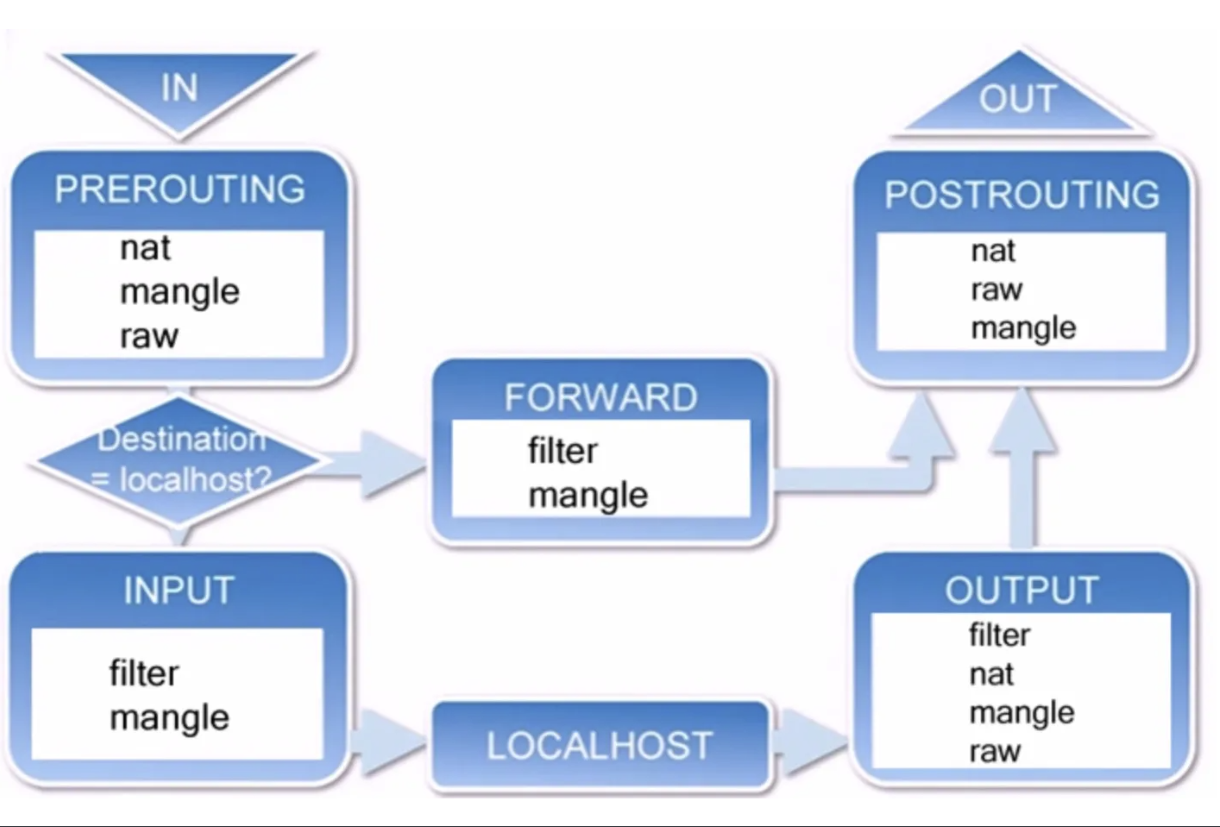

看如下的图描述，其中 IN 、OUT 上层 为 TCP 层，INPUT 、OUTPUT 下层 为数据链路层（网卡驱动层），方框为上述的钩子名，方框中的白色为 利用这些钩子的功能（比如：mangle 防火墙、NAT 网络地址转换）。
接下来我们来看看 NETFILTER 定义的宏定义。我们看到当定义了 NETFITLER 那么 NF_HOOK 宏定义会进入 NETFILTER层处理，如果没有，那么直接执行 okfn 回调函数 ，我打算 NETFILTER 后面的文章单独讲解，所以这里有个概念即可。
#ifdef CONFIG_NETFILTER // 配置了 NETFILTER 框架
#ifdef CONFIG_NETFILTER_DEBUG // 配置了 NETFILTER 调试机制，那么定义如下宏定义
#define NF_HOOK(pf, hook, skb, indev, outdev, okfn) nf_hook_slow((pf), (hook), (skb), (indev), (outdev), (okfn), INT_MIN)
#define NF_HOOK_THRESH nf_hook_slow
#else // 没有配置 NETFILTER 调试机制，那么定义如下宏定义
#define NF_HOOK(pf, hook, skb, indev, outdev, okfn) (list_empty(&nf_hooks[(pf)][(hook)])? (okfn)(skb) : nf_hook_slow((pf), (hook), (skb), (indev), (outdev), (okfn), INT_MIN))
#define NF_HOOK_THRESH(pf, hook, skb, indev, outdev, okfn, thresh) (list_empty(&nf_hooks[(pf)][(hook)]) ? (okfn)(skb) : nf_hook_slow((pf), (hook), (skb), (indev), (outdev), (okfn), (thresh)))
#endif
#else /* !CONFIG_NETFILTER */
#define NF_HOOK(pf, hook, skb, indev, outdev, okfn 回调函数) (okfn)(skb) // 若没有配置 NETFILTER 框架，那么这里直接调用传入的 okfn 回调函数
#endif /*CONFIG_NETFILTER*/
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
# ip_rcv_finish 函数
static inline int ip_rcv_finish(struct sk_buff *skb)
{
struct net_device *dev = skb->dev;
struct iphdr *iph = skb->nh.iph;
// 初始化数据包的虚拟路径缓存，它描述了包如何在Linux网络中传递执行（也即路由信息）
if (skb->dst == NULL) {
if (ip_route_input(skb, iph->daddr, iph->saddr, iph->tos, dev))
goto drop;
}
if (iph->ihl > 5) { // IP 头部长度大于5（ 20 字节，IP包头最小长度为 20 字节，最大长度为：一个IP包头的长度最长为 1111 ，即：15*4 ＝ 60 字节，所以这里大于 正常长度的20字节，所以存在其他 IP 额外 options，所以这里处理这些选项）了解即可
...
}
return dst_input(skb); // 执行进一步处理
inhdr_error:
IP_INC_STATS_BH(IpInHdrErrors);
drop:
kfree_skb(skb);
return NET_RX_DROP;
}
// 将数据包传递给传输层
static inline int dst_input(struct sk_buff *skb)
{
int err;
for (;;) {
err = skb->dst->input(skb); // 回调 dst 的 input 函数
if (likely(err == 0))
return err;
if (unlikely(err != NET_XMIT_BYPASS))
return err;
}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
# ip_route_input 函数
ip_rcv_finish 函数将会调用该函数完成对 skb->dst->input 函数的设置，由于该方法很大很长，我这里关注重点即可：函数如何设置。
int ip_route_input(struct sk_buff *skb, u32 daddr, u32 saddr,
u8 tos, struct net_device *dev)
{
...
for (rth = rt_hash_table[hash].chain; rth; rth = rth->u.rt_next) { // 查找路由缓存，若存在，那么直接返回，缓存使用 hash 表（链地址法确定）
smp_read_barrier_depends();
if (rth->fl.fl4_dst == daddr &&
rth->fl.fl4_src == saddr &&
rth->fl.iif == iif &&
rth->fl.oif == 0 &&
rth->fl.fl4_tos == tos) {
...
return 0;
}
RT_CACHE_STAT_INC(in_hlist_search);
}
rcu_read_unlock();
if (MULTICAST(daddr)) { // 数据报的目的地址为 广播地址
...
}
return ip_route_input_slow(skb, daddr, saddr, tos, dev); // 其他数据报
}
int ip_route_input_slow(struct sk_buff *skb, u32 daddr, u32 saddr, u8 tos, struct net_device *dev)
{
...
rth->u.dst.input = ip_forward; // 设置 input 为 ip_forward 函数，将数据包在本机路由到其他主机
...
local_input:
rth->u.dst.input= ip_local_deliver; // 设置 input 为 ip_local_deliver 函数，传递到本机 TCP 层
...
}
// 将 IP 数据报传递到传输层
int ip_local_deliver(struct sk_buff *skb)
{
if (skb->nh.iph->frag_off & htons(IP_MF|IP_OFFSET)) { // IP 是分片数据，那么重组 IP 分片，然后再传递
skb = ip_defrag(skb);
if (!skb)
return 0;
}
return NF_HOOK(PF_INET, NF_IP_LOCAL_IN, skb, skb->dev, NULL,
ip_local_deliver_finish); // 否则进入 NF_IP_LOCAL_IN 钩子，如果钩子确定进入 传输层，那么回调 ip_local_deliver_finish 函数
}
static inline int ip_local_deliver_finish(struct sk_buff *skb)
{
...
// TCP 层的数据
skb->h.raw = skb->data;
{
// 找到可以处理该 IP 数据报的网络层
int protocol = skb->nh.iph->protocol;
int hash;
struct sock *raw_sk;
struct inet_protocol *ipprot;
...
if ((ipprot = inet_protos[hash]) != NULL) {
int ret;
smp_read_barrier_depends();
...
ret = ipprot->handler(skb); // 回调处理函数
if (ret < 0) {
protocol = -ret;
goto resubmit;
}
IP_INC_STATS_BH(IpInDelivers);
} else { // 无网络层可以处理，那么释放 SKB
...
kfree_skb(skb);
}
}
out:
rcu_read_unlock();
return 0;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
# TCP 层回调函数注册
接下来我们看看 ipprot->handler(skb); 回调处理函数的注册过程。
#define MAX_INET_PROTOS 256
struct inet_protocol *inet_protos[MAX_INET_PROTOS];
// 添加处理协议
int inet_add_protocol(struct inet_protocol *prot, unsigned char protocol)
{
int hash, ret;
hash = protocol & (MAX_INET_PROTOS - 1);
spin_lock_bh(&inet_proto_lock);
if (inet_protos[hash]) { // 已经添加过协议
ret = -1;
} else { // 否则将 prot 放入数组
inet_protos[hash] = prot;
ret = 0;
}
spin_unlock_bh(&inet_proto_lock);
return ret;
}
static int __init inet_init(void){
...
if (inet_add_protocol(&icmp_protocol, IPPROTO_ICMP) < 0) // 添加 ICMP 处理结构
printk(KERN_CRIT "inet_init: Cannot add ICMP protocol\n");
if (inet_add_protocol(&udp_protocol, IPPROTO_UDP) < 0) // 添加 UDP 处理结构
printk(KERN_CRIT "inet_init: Cannot add UDP protocol\n");
if (inet_add_protocol(&tcp_protocol, IPPROTO_TCP) < 0) // 添加 TCP 处理结构
printk(KERN_CRIT "inet_init: Cannot add TCP protocol\n");
...
}
static struct inet_protocol tcp_protocol = {
.handler = tcp_v4_rcv, // tcp 处理协议回调函数
.err_handler = tcp_v4_err,
.no_policy = 1,
};
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
