# Linux 内核内存屏障原理三

# 内存屏障使用例子

写屏障

首先我们先来看看写屏障，我们知道该屏障只对内存访问的写操作控制顺序。看如下写内存操作序列：

    CPU 1
    =======================
    STORE A = 1
    STORE B = 2
    STORE C = 3
    <write barrier>
    STORE D = 4
    STORE E = 5

1
2
3
4
5
6
7
8

当上述夹杂着内存屏障的写操作按上述顺序向内存提交时，在拥有缓存一致性的系统中，将会存在该顺序：

{ STORE D, STORE E} 写操作集将永远发生在 { STORE A,STORE B, STORE C } 写操作集之后，也即：其他 CPU 看到 D或者E 的值为 4 或者 5时，A、B、C的值一定为 1,2,3（这里忽略数据依赖屏障和读屏障哈，假如不需要读屏障便能保证读取最新值！！！！）。但，各位一定要注意：由于 A、B、C 和 D、E 之间不存在写屏障，所以， A、B、C 可以乱序写出，同理 D、E 也是，所以我们这里将屏障前的 ABC写入打包看成一个写操作，屏障后的 DE写入打包看成一个写操作，于是，读者可以这么理解：

STORE A，B，C
<write barrier>
STORE D，E

1
2
3

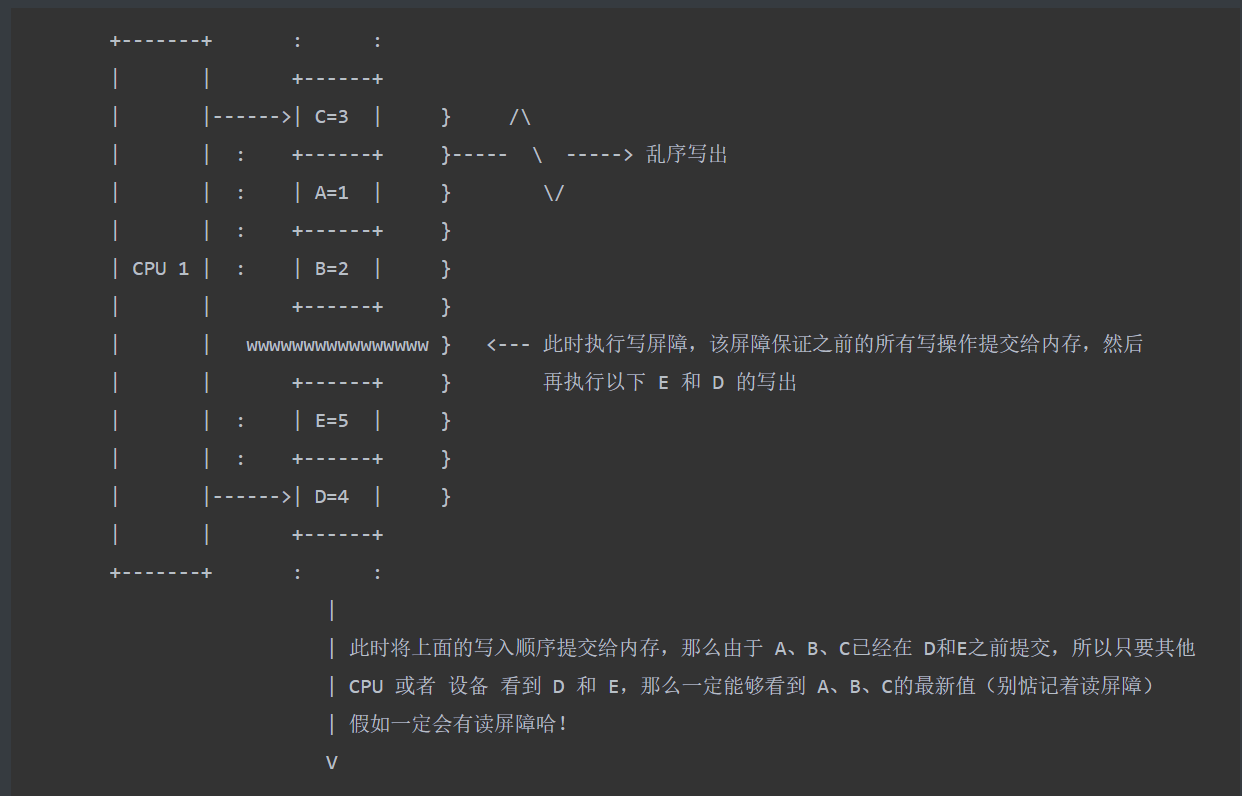

于是，我们得到如下描述：

# 数据依赖屏障

我们接着看数据依赖屏障，该屏障用于两个相邻的加载操作，保证依赖顺序。来看如下例子：

    CPU 1                  CPU 2
    ======================= =======================
        { B = 7; X = 9; Y = 8; C = &Y } // 初始值
    STORE A = 1
    STORE B = 2
    <write barrier>
    STORE C = &B           LOAD X
    STORE D = 4            LOAD C ( 此时获取到 C 为 B的地址 )
                          LOAD *C ( 然后读取 B 地址处的值 )

1
2
3
4
5
6
7
8
9

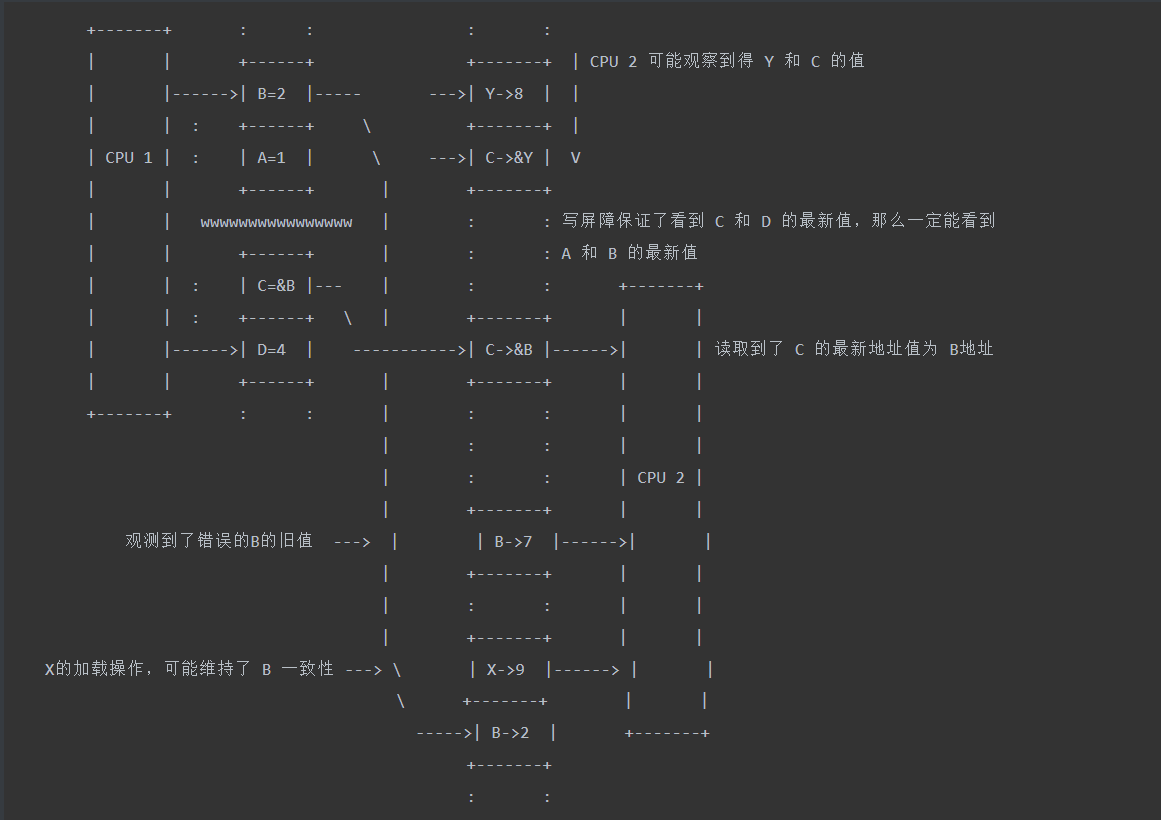

CPU 1 使用了写屏障，保证了 { C、D } 集和 { A、B } 集的写出顺序。但，若没有数据依赖屏障的干预，CPU 2 还是可能读取到错误的 C 值，尽管CPU 1 已经使用了写屏障：

在上述的例子中，CPU 2 可能观测到 B的旧值 7，尽管 CPU 2 读取到了最新的 C 值为指向 B 的地址。那么为了让 CPU 2 读取到最新的 B 的值 2 ，那么我们可以使用数据依赖屏障：

    CPU 1                  CPU 2
    ======================= =======================
        { B = 7; X = 9; Y = 8; C = &Y }
    STORE A = 1
    STORE B = 2
    <write barrier>
    STORE C = &B           LOAD X
    STORE D = 4            LOAD C
                          <data dependency barrier>
                          LOAD *C

1
2
3
4
5
6
7
8
9
10

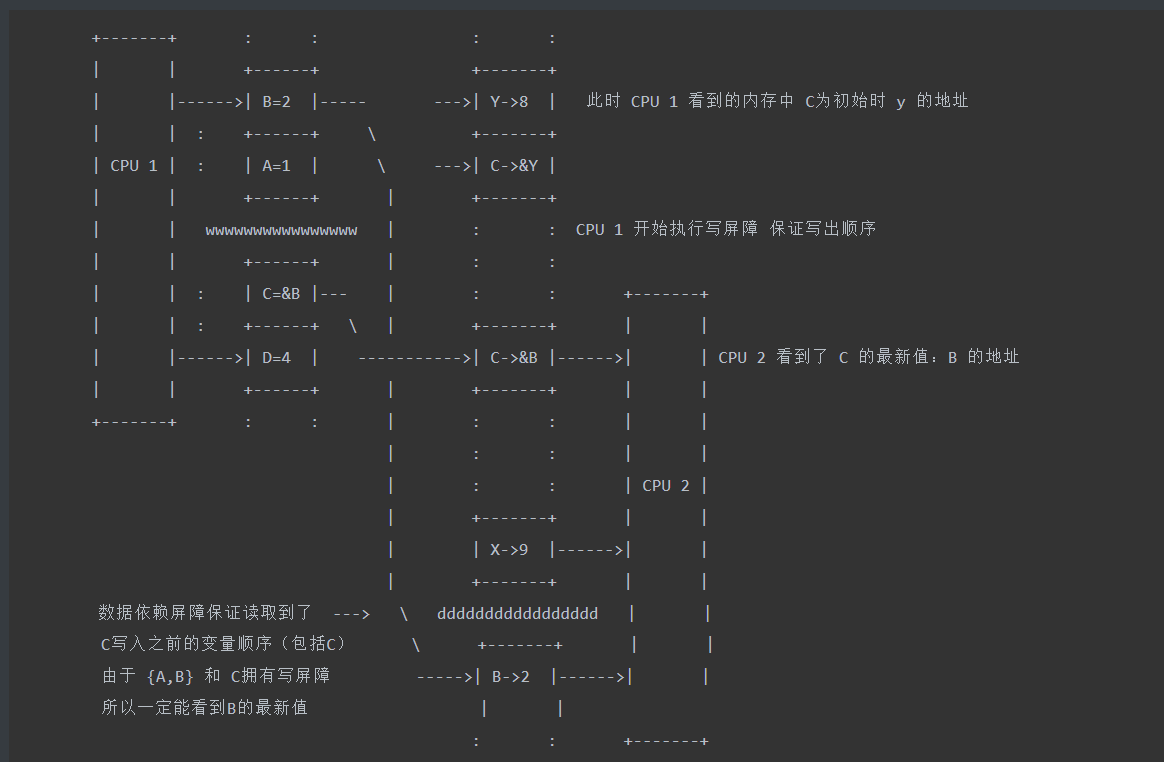

那么描述图如下：

# 读屏障

接着我们来看读屏障的例子，我们知道读屏障仅仅对加载操作保证顺序。看如下执行序列：

    CPU 1                  CPU 2
    ======================= =======================
        { A = 0, B = 9 } // 初始时变量值
    STORE A=1
    <write barrier>
    STORE B=2
                           LOAD B
                           LOAD A

1
2
3
4
5
6
7
8

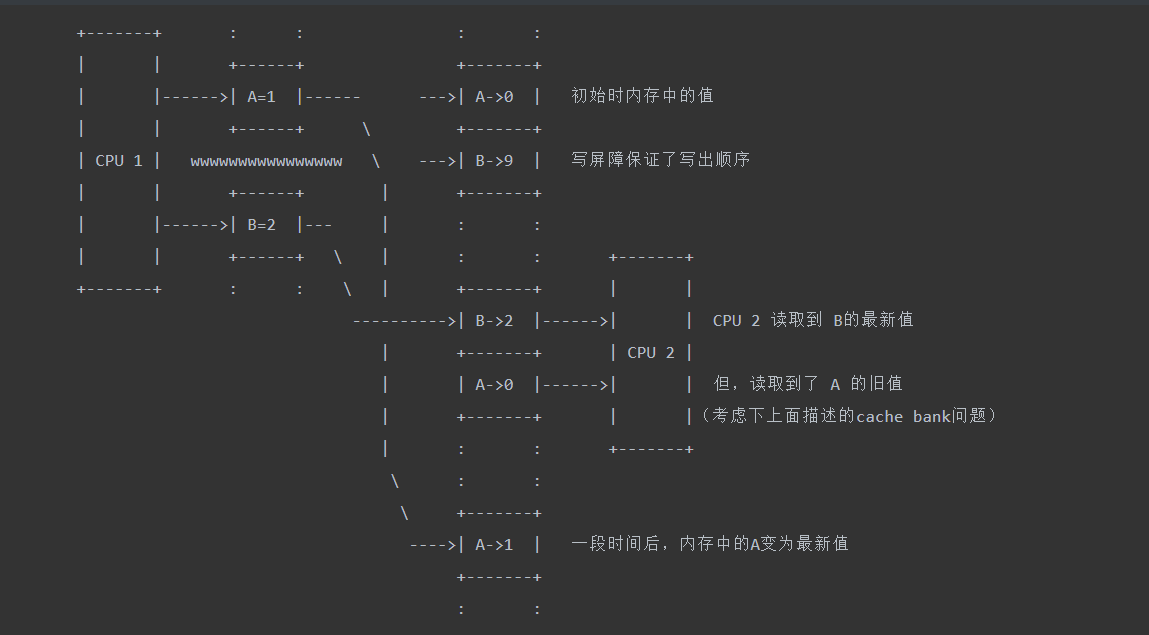

若我们不使用读屏障，那么CPU 2 或许读取到 A 和 B 值得任意值（新值或者旧值），尽管 CPU 1 使用写屏障按照顺序将 A 和 B 的最新值写入了内存：

为了避免这种现象，我们可以使用如下的读屏障：

    CPU 1                  CPU 2
    ======================= =======================
        { A = 0, B = 9 }
    STORE A=1
    <write barrier>
    STORE B=2
                           LOAD B
                           <read barrier>
                           LOAD A

1
2
3
4
5
6
7
8
9

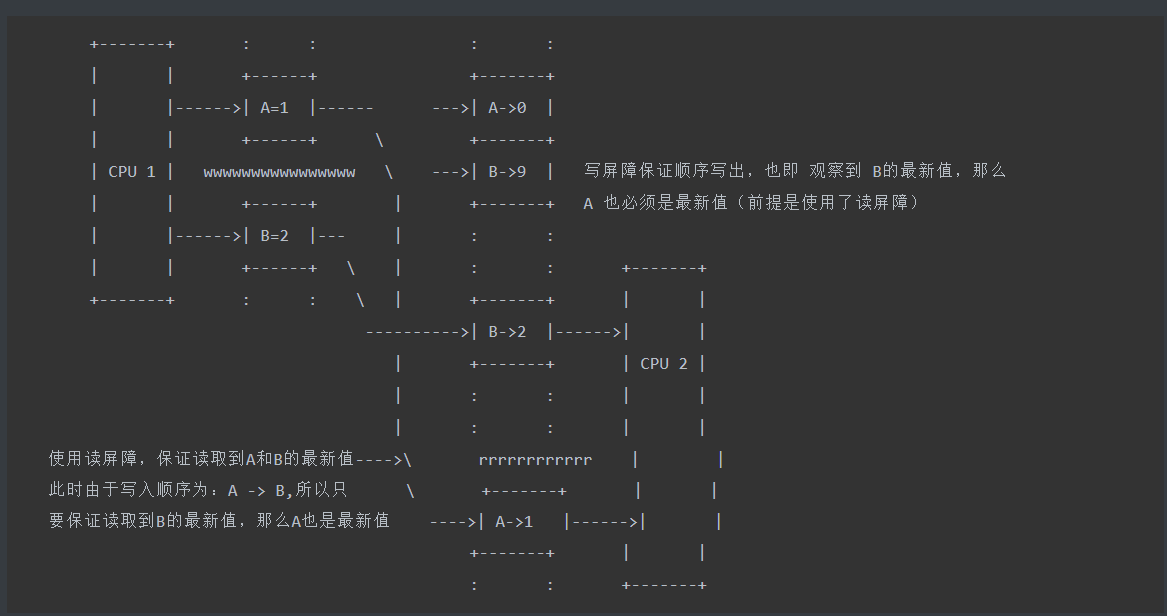

此时，很完美： CPU 1 按照顺序写出 A 和 B的修改值， CPU 2 读屏障保证读取到 A 和 B的最新值：

为了更完整的理解读屏障，我们来看如下代码，此时在读屏障的两边都加载了变量 A：

    CPU 1                  CPU 2
    ======================= =======================
        { A = 0, B = 9 }
    STORE A=1
    <write barrier>
    STORE B=2
                            LOAD B
                            LOAD A [第一次加载 A]
                            <read barrier>
                            LOAD A [第二次加载 A]

1
2
3
4
5
6
7
8
9
10

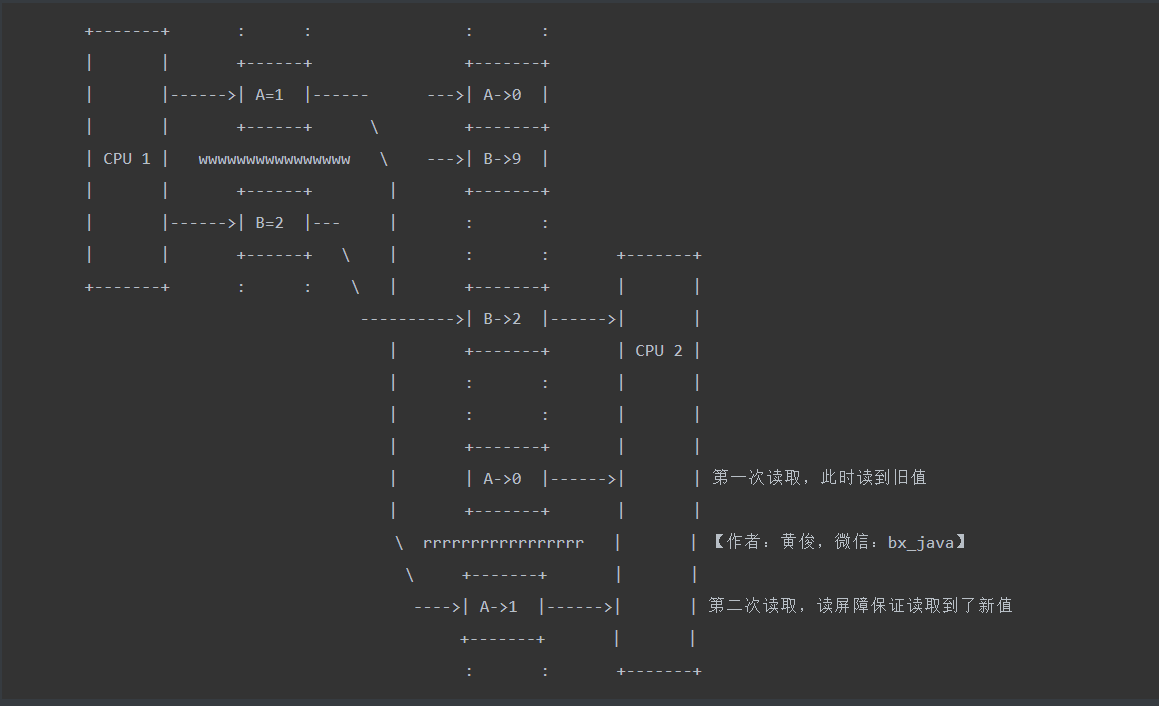

此时，即使代码中我们编写的执行顺序为：两次加载 A 都在加载 B变量之后，但此时仍然会出现读取到不同的值的现象，不难看出，由于第一次读取时，没有读屏障保证看到 A 的最新值，所以读取到了 A的旧值，但第二次读取发生在屏障之后，此时读取到了A的最新值。

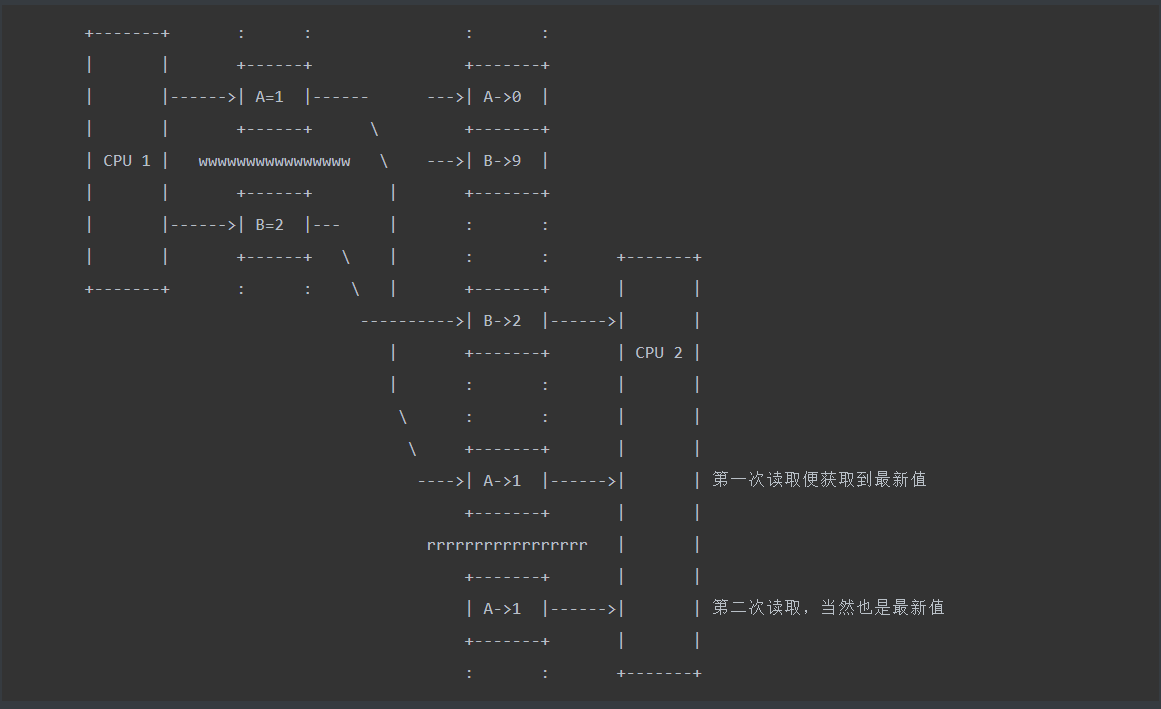

当然，也有可能 CPU 2 在读屏障之前观察到了 A 的最新值（比如：cache bank 空闲，直接更新成功）此时将会出现如下顺序：

从上述的例子中，我们很容易得出结论：读屏障保证了第二次读取的 A的值一定为最新值，但并不保证读屏障之前的读取，能获取到最新值。所以自然出现： B = 2 但第一次读取 A = 1 或者 A = 0 的现象。

# 读屏障对预加载的影响

现代 cpu 通常会对内存数据的加载操作进行预加载：也就是说，CPU 可以提前预读指令，当发现一些加载指令，那么就会找到一些内存访问总线空闲的时间点，来对这些加载数据的指令进行预操作，尽管它们实际上还没有在指令执行流开始执行。这样的预加载充分利用了总线的空闲周期，大幅度提升了CPU的性能，但是，也带来了一些奇怪的现象。

这样的预加载结果可能是CPU实际上并不需要这个值，比如我们在执行分支判断时，由于判断失败，此时根本不需要分支内部已经加载的数据，在这种情况下，CPU可以选择丢弃这个值，也可以进行缓存，当以后需要使用时不需要重新加载。

来看如下指令流：

    CPU 1                  CPU 2
    ======================= =======================
    LOAD B
    DIVIDE     执行除法指令，对于CPU而言，相对耗时，所以此时内存访问总线空闲
    DIVIDE
    LOAD A

1
2
3
4
5
6

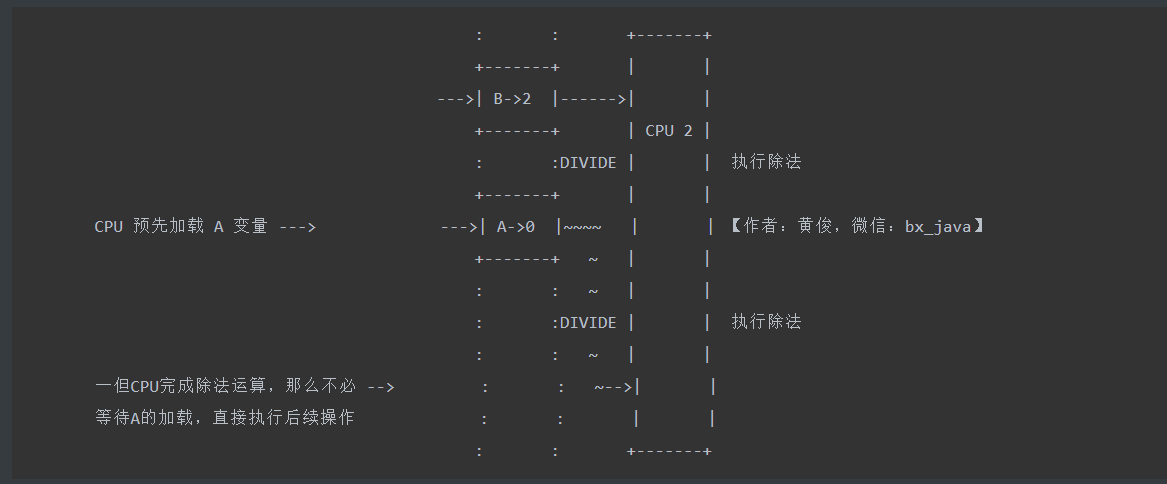

那么对于 CPU 1而言，将会执行如下流程：

那么，我们来看下，若我们在加载A之前放置一个读屏障，看如下执行流：

    CPU 1                   CPU 2
    ======================= =======================
    LOAD B
    DIVIDE
    DIVIDE
    <read barrier>
    LOAD A

1
2
3
4
5
6
7

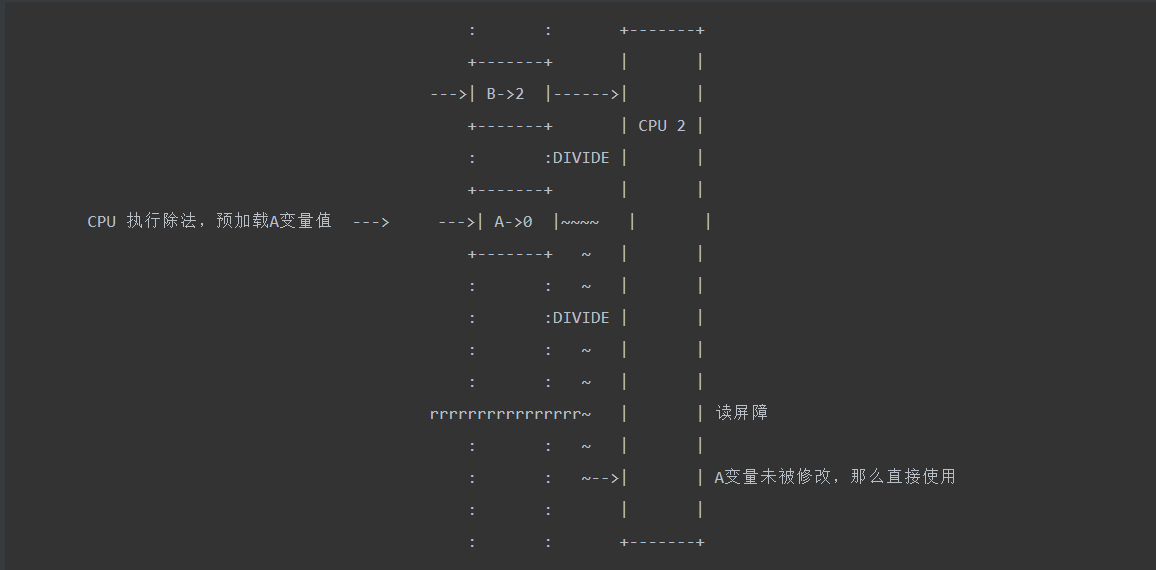

此时，该读屏障将导致 CPU 重新评估预加载的 A 变量值是否应该被使用 ------ 若未被修改，那么直接使用：

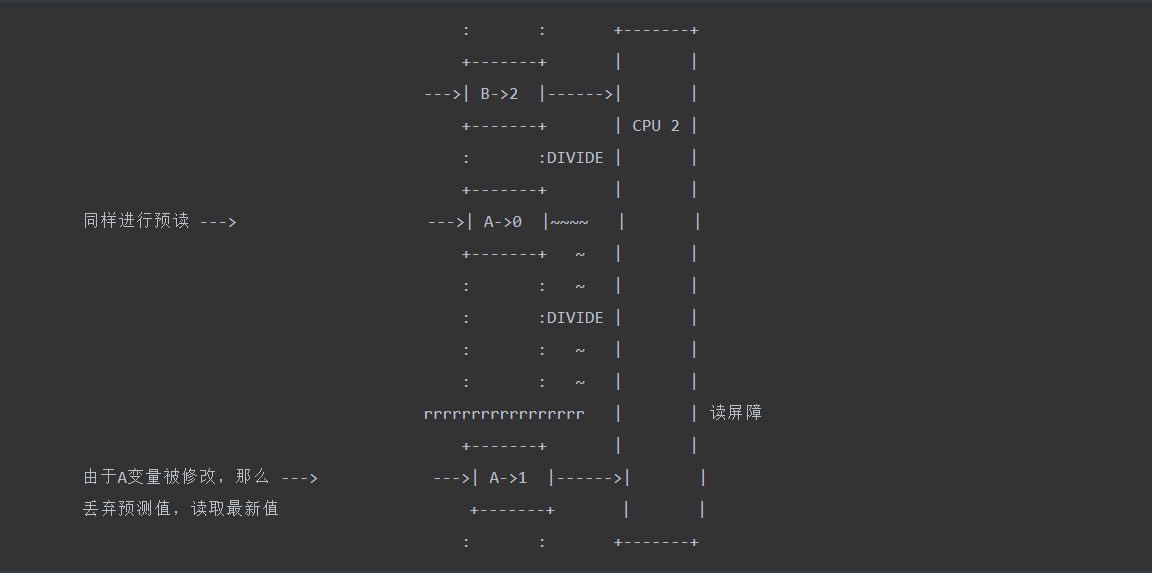

那么，若 A变量被修改了呢？来看如下执行流：
