# Dubbo笔记

# 主要内容

  1. Dubbo简介
  2. Dubbo架构讲解
  3. Dubbo支持的协议
  4. Dubbo支持的注册中心
  5. 第一个Dubbo的Provider
  6. Admin管理界面搭建
  7. 成Dubbo的Consumer
  8. 负载均衡
  9. 完整Dubbo项目演示

# 学习目标

知识点 要求
Dubbo简介 掌握
Dubbo架构讲解 精通
Dubbo支持的协议 掌握
Dubbo支持的注册中心 掌握
第一个Dubbo的Provider 掌握
Admin管理界面搭建 掌握
完成Dubbo的Consumer 掌握
负载均衡 掌握
完整Dubbo项目演示 掌握

# 一、Dubbo简介

# 1,官方说明

​ Apache Dubbo 是一个高可用的，基于Java的开源RPC框架。

​ Dubbo框架不仅仅是具备RPC访问功能，还包含服务治理功能。

# 2.发展历史

​ Dubbo是最开始是阿里巴巴内部使用的RPC框架。

​ 2011年对外提供。

​ 2012年停止更新。

​ 2017年开始继续更新。

​ 2019年捐献给Apache，由Apache维护2.7以上版本。

# 3.Dubbo架构讲解

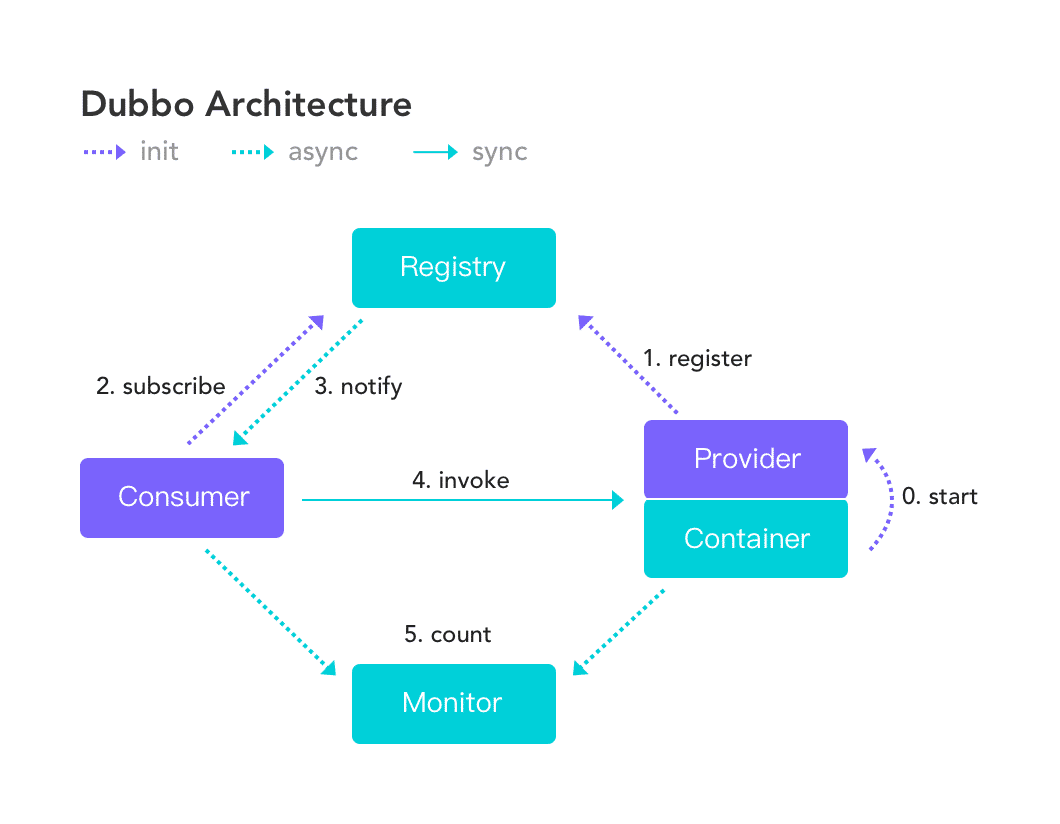

# 3.1架构图

# 3.2架构说明

# 3.2.1虚线

​ 虚线表示异步，实线表示同步。异步不阻塞线程性能高，同步阻塞线程必须等待响应结果才能继续执行，相对性能低。

# 3.2.2Provider

​ 提供者。编写持久层和事务代码。

# 3.2.3Container

​ 容器（Spring容器），Dubbo完全基于Spring实现的。

# 3.2.4Registry

​ 注册中心。放置所有Provider对外提供的信息。包含Provider的IP，访问端口，访问遵守的协议，对外提供的接口，接口中有哪些方法等相关信息。

# 3.2.5Consumer

​ 消费者（RPC调用者，SOA调用服务的项目）开发中也是一个项目，编写service和controller（还可以报页面等）。调用XXXXServiceImpl中的方法。

# 3.2.6Monitor

​ 监控中心。监控Provider的压力情况等。每隔2分钟Consumer和Provider会把调用次数发送给Monitor，由Monitor进行统计。

# 4.执行流程

  1. start：启动Spring容器时会把Provider启动。
  2. register：把Provider相关信息注册到Registry里
  3. subscribe：Consumer从Registry中订阅Provider的信息
  4. notify：通知给Consumer
  5. invoke：Consumer根据Registry通知的信息进行调用Provider中方法。
  6. count:Consumer和Provider把调用次数信息异步发送给Monitor进行统计。

# 二、Dubbo支持的协议

# 1.Dubbo协议(官方推荐协议)

​ 优点：

​ 采用NIO复用单一长连接，并使用线程池并发处理请求，减少握手和加大并发效率，性能较好（推荐使用）

​ 缺点：

​ 大文件上传时,可能出现问题(不使用Dubbo文件上传)

# 2.RMI(Remote Method Invocation)协议

​ 优点:

​ JDK自带的能力。

​ 缺点:

​ 偶尔连接失败.

# 3.Hessian协议

​ 优点:

​ 可与原生Hessian互操作，基于HTTP协议

​ 缺点:

​ 需hessian.jar支持，http短连接的开销大

# 三、Dubbo支持的注册中心

# 1.Zookeeper(官方推荐)

​ 1) 优点:

​ 支持分布式.很多周边产品.

​ 2) 缺点:

​ 受限于Zookeeper软件的稳定性.Zookeeper专门分布式辅助软件,稳定较优

# 2.Multicast

​ 1) 优点:

​ 去中心化,不需要单独安装软件.

​ 2) 缺点:

​ 2.2.1 Provider和Consumer和Registry不能跨机房(路由)

# 3.Redis

​ 1) 优点:

​ 支持集群,性能高

​ 2) 缺点:

​ 要求服务器时间同步.否则可能出现集群失败问题.

# 4.Simple

​ 1) 优点:

​ 标准RPC服务.没有兼容问题

​ 2) 缺点:

​ 不支持集群.

# 四、第一个Dubbo的Provider

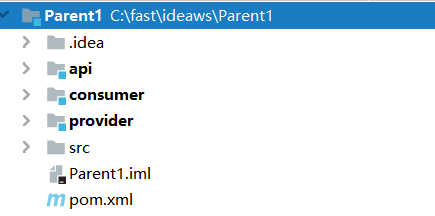

​ 新建父项目Parent1。最终结构如下：

​ 编写pom.xml继承SpringBoot父项目。

<parent>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-parent</artifactId>
    <version>2.1.10.RELEASE</version>
</parent>
1
2
3
4
5

# 1.新建api项目

# 1.1创建接口

​ 创建com.msb.dubbo.service.DemoDubboService接口

public interface DemoDubboService {
    String demo();
}
1
2
3

# 2.新建provider项目

# 2.1编写pom.xml

​ 注意：不需要依赖web，如果依赖spring-boot-start-web还需要考虑端口问题。

<dependencies>
    <dependency>
        <artifactId>api</artifactId>
        <groupId>com.msb</groupId>
        <version>1.0-SNAPSHOT</version>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter</artifactId>
        <version>2.1.10.RELEASE</version>
    </dependency>
    <dependency>
        <groupId>org.apache.dubbo</groupId>
        <artifactId>dubbo-spring-boot-starter</artifactId>
        <version>2.7.3</version>
    </dependency>
    <dependency>
        <groupId>org.apache.curator</groupId>
        <artifactId>curator-recipes</artifactId>
        <version>4.2.0</version>
    </dependency>
    <dependency>
        <groupId>org.apache.curator</groupId>
        <artifactId>curator-framework</artifactId>
        <version>4.2.0</version>
    </dependency>
</dependencies>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
# 2.2编写配置文件

​ 新建application.yml

dubbo:
  application:
    name: dubbo-provider
  registry:
    address: zookeeper://192.168.32.128:2181
1
2
3
4
5
# 2.3新建实现类

​ 新建com.msb.dubbo.service.impl.DemoDubboServiceImpl

​ 注意：注解是apache的注解。

import com.msb.dubbo.service.DemoDubboService;
import org.apache.dubbo.config.annotation.Service;

@Service
public class DemoDubboServiceImpl implements DemoDubboService {
    @Override
    public String demo() {
        System.out.println("demo方法");
        return "123";
    }
}
1
2
3
4
5
6
7
8
9
10
11
# 2.4新建启动类

​ 新建com.msb.ProviderApplication。

​ 必须要有@EnableDubbo注解，否则Dubbo不生效。

@SpringBootApplication
@EnableDubbo
public class ProviderApplication {
    public static void main(String[] args) {
        SpringApplication.run(ProviderApplication.class,args);
    }
}
1
2
3
4
5
6
7

# 五、完成Dubbo的Consumer

​ 创建consumer项目

# 1.编写pom.xml

<dependencies>
    <dependency>
        <artifactId>api</artifactId>
        <groupId>com.msb</groupId>
        <version>1.0-SNAPSHOT</version>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-web</artifactId>
        <version>2.1.10.RELEASE</version>
    </dependency>
    <dependency>
        <groupId>org.apache.dubbo</groupId>
        <artifactId>dubbo-spring-boot-starter</artifactId>
        <version>2.7.3</version>
    </dependency>
    <dependency>
        <groupId>org.apache.curator</groupId>
        <artifactId>curator-recipes</artifactId>
        <version>4.2.0</version>
    </dependency>
    <dependency>
        <groupId>org.apache.curator</groupId>
        <artifactId>curator-framework</artifactId>
        <version>4.2.0</version>
    </dependency>
</dependencies>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

# 2.新建配置文件

​ 新建application.yml

dubbo:
  application:
    name: dubbo-consumer
  registry:
    address: zookeeper://192.168.32.128:2181
1
2
3
4
5

# 3.新建service及实现类

​ 新建com.msb.service.DemoService

​ 新建com.msb.service.impl.DemoServiceImpl

​ 调用服务使用@Reference注解，不要倒错包了，有两个。

public interface DemoService {
    String consumerDemo();
}
1
2
3
import com.msb.dubbo.service.DemoDubboService;
import com.msb.service.DemoService;
import org.apache.dubbo.config.annotation.Reference;
import org.springframework.stereotype.Service;

@Service
public class DemoServiceImpl implements DemoService {

    @Reference
    private DemoDubboService demoDubboService;

    @Override
    public String consumerDemo() {
        return demoDubboService.demo();
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

# 4.新建控制器

​ 新建控制器com.msb.controller.DemoController

@Controller
public class DemoController {
    @Autowired
    private DemoService demoService;

    @RequestMapping("/demo")
    @ResponseBody
    public String demo(){
        return demoService.consumerDemo();
    }
}
1
2
3
4
5
6
7
8
9
10
11

# 5.新建启动器

​ 新建com.msb.ConsumerApplication

@SpringBootApplication
@EnableDubbo
public class ConsumerApplication {
    public static void main(String[] args) {
        SpringApplication.run(ConsumerApplication.class,args);
    }
}
1
2
3
4
5
6
7

# 六、Admin管理界面搭建

​ 资料中把dubbo-admin-0.2.0.jar\BOOT-INF\classes 中application.properties里面注册中心的ip设置正确

​ 使用java -jar dubbo-admin-0.2.0.jar运行即可。

​ 注意：占用8080端口，不要冲突了。

# 七、负载均衡

​ 集群：一个内容，部署多次，形成的整体称为集群。集群中每个个体应该部署到不同的服务器上。

​ 伪集群：集群中内容部署到同一台服务器上，通过不同端口区分不同个体。

​ 负载均衡是在集群前提下，当访问整个集群时，集群中每个节点被访问次数或频率的规则。

​ Dubbo 内置了四个负载均衡策略。默认为Random

# 1.内置策略

# 1.1Random

​ 随机。随机访问集群中节点。访问概率和权重有关。

# 1.2RoundRobin

​ 轮询。访问频率和权重有关。

​ 权重（weight）：占有比例。集群中每个项目部署的服务器的性能可能是不同，性能好的服务器权重应该高一些。

# 1.3LeastActive

​ 活跃数相同的随机，不同的活跃数高的放前面。

# 1.4ConsistentHash

​ 一致性Hash。相同参数请求总是发到一个提供者。

# 2.Provider集群

​ 新建四个启动类。

​ 每次启动启动类修改配置文件dubbo.protocal.port

# 3.设置负载均衡

# 3.1@Reference

​ 调用的服务采用的负载均衡

@Reference(loadbalance = "roundrobin")
private DemoDubboService demoDubboService;
1
2
# 3.2 @Service

​ 当前服务采用的负载均衡算法

@Service(loadbalance = "random")
public class DemoDubboServiceImpl implements DemoDubboService {
1
2

​ 设置权重

@Service(weight = 4)
1
# 3.3配置文件

​ 全局设置所有provider和consumer的负载均衡效果。

dubbo:
  application:
    name: dubbo-provider
  registry:
    address: zookeeper://192.168.32.128:2181
  protocol:
    port: 20884
  provider:
    loadbalance: random
  consumer:
    loadbalance: random
1
2
3
4
5
6
7
8
9
10
11

# 八、完整Dubbo项目演示

# 1.原型

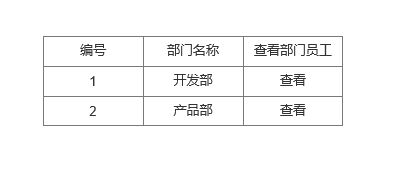

# 1.1部门显示

​ 显示全部部门信息

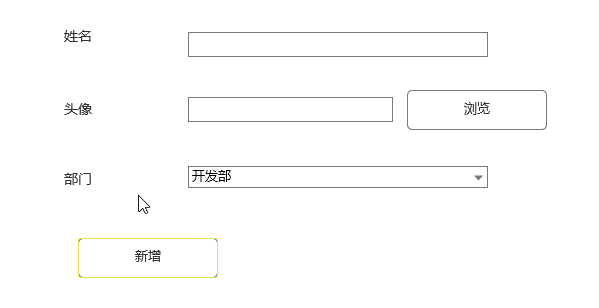

# 1.2员工新增

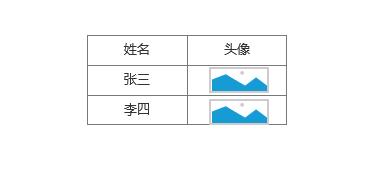

# 1.3查看部门员工

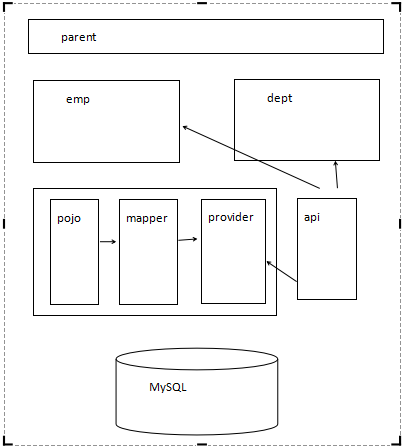

# 2.按照分布式架构进行设计项目

​ 设定员工管理和部门管理不在同一个模块中，需要有一个员工管理项目和一个部门管理项目。

​ 为了方便，不去每个项目使用一个窗口，而是使用聚合项目。

# 3.创建数据库表

create table dept(
id int(11) primary key auto_increment,
name varchar(20)
);

insert into dept values(default,'开发部');
insert into dept values(default,'产品部');

create table emp(
id int(11) primary key auto_increment,
name varchar(20),
photo varchar(200),
did int(11),
CONSTRAINT fk_emp_dept FOREIGN key (did) REFERENCES dept(id)
);
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

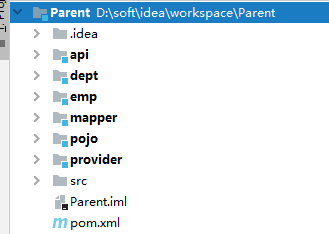

# 4.创建父项目

​ 创建项目parent。

编写pom.xml

<parent>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-parent</artifactId>
    <version>2.1.10.RELEASE</version>
</parent>
<dependencyManagement>
    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter</artifactId>
            <version>2.1.10.RELEASE</version>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
            <version>2.1.10.RELEASE</version>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-thymeleaf</artifactId>
            <version>2.1.10.RELEASE</version>
        </dependency>
        <dependency>
            <groupId>org.apache.dubbo</groupId>
            <artifactId>dubbo-spring-boot-starter</artifactId>
            <version>2.7.3</version>
        </dependency>
        <dependency>
            <groupId>org.apache.curator</groupId>
            <artifactId>curator-recipes</artifactId>
            <version>4.2.0</version>
        </dependency>
        <dependency>
            <groupId>org.apache.curator</groupId>
            <artifactId>curator-framework</artifactId>
            <version>4.2.0</version>
        </dependency>
        <dependency>
            <groupId>org.mybatis.spring.boot</groupId>
            <artifactId>mybatis-spring-boot-starter</artifactId>
            <version>2.1.1</version>
        </dependency>
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
            <version>5.1.6</version>
        </dependency>
        <dependency>
            <groupId>commons-io</groupId>
            <artifactId>commons-io</artifactId>
            <version>2.6</version>
        </dependency>
    </dependencies>
</dependencyManagement>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54

# 5.创建pojo项目

# 6.创建mapper项目

# 6.1编写pom.xml
<dependencies>
    <dependency>
        <artifactId>pojo</artifactId>
        <groupId>com.msb</groupId>
        <version>1.0.0</version>
    </dependency>
    <dependency>
        <groupId>org.mybatis.spring.boot</groupId>
        <artifactId>mybatis-spring-boot-starter</artifactId>
    </dependency>
    <dependency>
        <groupId>mysql</groupId>
        <artifactId>mysql-connector-java</artifactId>
    </dependency>
</dependencies>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
# 6.2新建配置文件

​ 新建application-mybatis.yml

spring:
  datasource:
    driver-class-name: com.mysql.jdbc.Driver
    url: jdbc:mysql://localhost:3306/maven
    username: root
    password: root

mybatis:
  mapper-locations: classpath:mybatis/*.xml
  type-aliases-package: com.msb.pojo
1
2
3
4
5
6
7
8
9
10

# 7.新建api项目

# 7.1编写pom.xml
<dependencies>
    <dependency>
        <artifactId>pojo</artifactId>
        <groupId>com.bjsxt</groupId>
        <version>1.0-SNAPSHOT</version>
    </dependency>
</dependencies>
1
2
3
4
5
6
7

# 8.新建provider

# 8.1编写pom.xml
<dependencies>
    <dependency>
        <artifactId>mapper</artifactId>
        <groupId>com.msb</groupId>
        <version>1.0.0</version>
    </dependency>
    <dependency>
        <artifactId>api</artifactId>
        <groupId>com.msb</groupId>
        <version>1.0.0</version>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter</artifactId>
    </dependency>
    <dependency>
        <groupId>org.apache.dubbo</groupId>
        <artifactId>dubbo-spring-boot-starter</artifactId>
    </dependency>
    <dependency>
        <groupId>org.apache.curator</groupId>
        <artifactId>curator-recipes</artifactId>
    </dependency>
    <dependency>
        <groupId>org.apache.curator</groupId>
        <artifactId>curator-framework</artifactId>
    </dependency>
</dependencies>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
# 8.2新建配置文件

​ 新建application.yml

dubbo:
  application:
    name: dubbo-provider
  registry:
    address: zookeeper://192.168.52.128:2181

# 加载其他配置文件,加载其他application-*.yml文件，多个名称之间使用逗号分隔
spring:
  profiles:
    active: mybatis
1
2
3
4
5
6
7
8
9
10
# 8.3新建启动类

​ 新建com.msb.ProviderApplication

@SpringBootApplication
@EnableDubbo
@MapperScan("com.msb.mapper")
public class ProviderApplication {
    public static void main(String[] args) {
        SpringApplication.run(ProviderApplication.class,args);
    }
}
1
2
3
4
5
6
7
8

# 9.完成Dept查询功能

# 9.1在api中新建接口

​ com.msb.dubbo.service.DeptDubboService

public interface DeptDubboService {
    List<Dept> selectAll();
}
1
2
3
# 9.2在provider中新建实现类

​ com.msb.dubbo.service.impl.DeptDubboServiceImpl

@Service
public class DeptDubboServiceImpl implements DeptDubboService {
    @Autowired
    private DeptMapper deptMapper;
    @Override
    public List<Dept> selectAll() {
        return deptMapper.selectByExample(null);
    }
}
1
2
3
4
5
6
7
8
9
# 9.3新建项目dept
# 9.3.1添加依赖
<dependencies>
    <dependency>
        <artifactId>api</artifactId>
        <groupId>com.msb</groupId>
        <version>1.0.0</version>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-web</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-thymeleaf</artifactId>
    </dependency>
    <dependency>
        <groupId>org.apache.dubbo</groupId>
        <artifactId>dubbo-spring-boot-starter</artifactId>
    </dependency>
    <dependency>
        <groupId>org.apache.curator</groupId>
        <artifactId>curator-recipes</artifactId>
    </dependency>
    <dependency>
        <groupId>org.apache.curator</groupId>
        <artifactId>curator-framework</artifactId>
    </dependency>
</dependencies>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
# 9.3.2编写配置文件

​ 新建application.yml

dubbo:
  application:
    name: dubbo-dept-consumer
  registry:
    address: zookeeper://192.168.52.128:2181
1
2
3
4
5
# 9.3.3新建启动类

​ com.msb.DeptApplication

@SpringBootApplication
@EnableDubbo
public class DeptApplication {
    public static void main(String[] args) {
        SpringApplication.run(DeptApplication.class,args);
    }
}
1
2
3
4
5
6
7
# 9.3.4新建接口及实现类

​ 接口：com.msb.service.DeptService

​ 实现类：com.msb.service.impl.DeptServiceImpl

public interface DeptService {
    List<Dept> showAll();
}
1
2
3
@Service
public class DeptServiceImpl implements DeptService {
    @Reference
    private DeptDubboService deptDubboService;
    @Override
    public List<Dept> showAll() {
        return deptDubboService.selectAll();
    }
}
1
2
3
4
5
6
7
8
9
# 9.3.5新建控制器

​ com.msb.controller.DeptController

@Controller
public class DeptController {

    @Autowired
    private DeptService deptService;

    @GetMapping("/dept")
    public String shwoDept(Model model){
        model.addAttribute("list",deptService.showAll());
        return "dept";
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
# 9.3.6 新建页面

​ 在resources /templates新建dept.html

<!DOCTYPE html>
<html lang="en" xmlns:th="http://www.thymeleaf.org">
<head>
    <meta charset="UTF-8">
    <title>Title</title>
</head>
<body>
    <table border="1" width="500">
        <tr>
            <th>编号</th>
            <th>部门名称</th>
            <th>查看</th>
        </tr>
        <tr th:each="dept : ${list}">
            <td th:text="${dept.id}"></td>
            <td th:text="${dept.name}"></td>
            <td> <a th:href="@{/showEmp(did=${dept.id})}">查看</a> </td>
        </tr>
    </table>
</body>
</html>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

#

← FastDFS+Nginx笔记 →
